є декілька схожих материнок - відновив після корозії 3шт, ведуть себе однаково, тобто описане нижче - особливості а не несправність.
367c rev 1.0 unichip 386wb
https://theretroweb.com/motherboards/s/dataexpert-367c
https://boardrivers.fandom.com/ru/wiki/ ... 386WB_367C
https://www.phantom.sannata.org/viewtopic.php?t=39477
Занадто щільний монтаж та близько встановлені роз'єми до батарейки ускладнюють ремонт, для відновлення доріжек доводиться здувати і ставити на місце роз'єм живлення, пару нижніх слотів пам'яті та верхню кроватку кеша. Бо саме в тому місці найближчі перехідні отвори які відгнивають, без розборки не долізти.
Ось чому я ненавиджу материнки babyAT найменьшого формфактора типурозміру 175x220. Економія текстоліту надмірна на копійки,озу вставити проблема бо пружинам нема щілини куди відгинатися, біос і косички передньої панелі заважають втикати довгі карти в 4 та 5 слоти.другий банк кешу звісно відсутній - нема місця.
Нульовий банк пам'яті знаходиться ближче до центру материнки, його заповнювати обов'язково, перший верхній банк при відсутності пам'яті в bank0 не працює.
Є 2 версії цієї материнки з впаяним сокетом PGA132 та без нього. Відрізняються наявністю R22 за його відсутності перемычка на R21, закорочені ноги 101-104 проца та j76 встановлюєтся при вітсутності HMC HM8226, інших відмінностей не знайшов.
Цікаво як її заставити побачити сопроцесор? Якщо просто всунути вона його не бачить, в біосі (1.0, 2.0А) опції вімкнення сопроцесора немає.
В мануалі описані не всі джампери, але jp76, jp77 описані на текстолиті и напевно потрібні для версії з іншим клокером U99 який не впаяно.
Даташит на клокер KTS KDN0801C в инеті не знайшов, четверта не описана комбінация jp34 close, jp35 close відповідає 20мгц.
Непонятно навіщо потрібен сокет PGA-132 при впаяном процесорі. Якщо вставити туди 386DX гріються обидва проца, система працює не стабильно та підвисає. Якщо вставити Cyrix Cx486DLC материнка не стартує взагалі.
Яких-небудь джамперів для вибора процесора та сопроцессора на материнці нема.

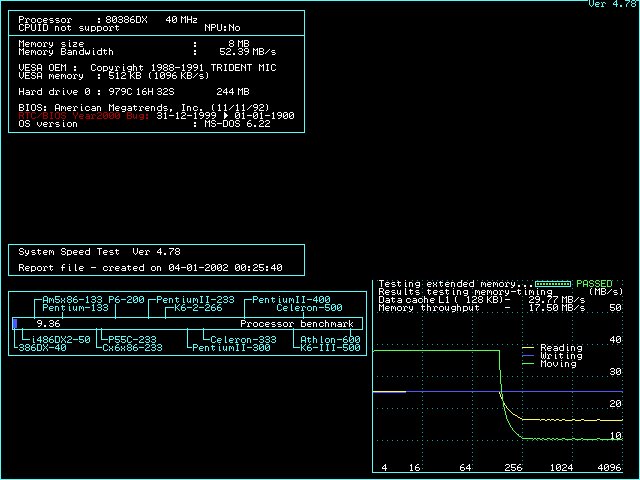

speedtst дає 81982 попуг
386DX на чипсеті unichip
Re: 386DX на чипсеті unichip
Причина непрацездатності сопроцесора - закорочені ноги проца 101-104, якщо їх розкоротити сопроцесор працює як з впаяним так і з зовнішнім сокетним процом. Сокетний проц працює при випаяному pqfp-132.
Навіщо хтось створив цю криву ревізію с закоротками не ясно. Резистор R22 10oм впаяв як слід, випаявши закоротку, cyrix 486DLC запрацював.
з cyrix speedtst дає 131124 попуг.
Навіщо хтось створив цю криву ревізію с закоротками не ясно. Резистор R22 10oм впаяв як слід, випаявши закоротку, cyrix 486DLC запрацював.
з cyrix speedtst дає 131124 попуг.
Re: 386DX на чипсеті unichip
Хм, а звідки у вас у всіх швидкість пам'яті >50 Mb/s, на моїй 386DX-40 (плюс 387) вдвічі менше показує. Щоправда, там напаяні 4мб в BANK0 на чіпах TC514400ASJ-70, але це ніби стандартна пам'ять.
Всі WS у біосі по нулях. Кеш 128кб але він не впливає в першому тесті, наскільки розумію.
Всі WS у біосі по нулях. Кеш 128кб але він не впливає в першому тесті, наскільки розумію.
- BreakPoint
- Повідомлень: 298
- З нами з: 11 червня 2022, 20:54
- Звідки: Київ
- Контактна інформація:
Re: 386DX на чипсеті unichip
Мені здається что SPEEDSYS трохи підбрехує по швидкості пам'яті. Помічав що швидкість пам'яти скаче від материнки до материнки не відомо чого.
Є ще CACHECHK, можливо він більш-менш адекватно швидкість міряє. Але я це питання не вивчав.
