GeForce 2 Pro - артефакты
Есть GeForce 2 Pro. При включении картинка недостаточно яркая и бегает рябь по монитору.
Есть ли смысл возится с конденсаторами? Или попробовать прогреть?
Есть ли смысл возится с конденсаторами? Или попробовать прогреть?
Re: GeForce 2 Pro - артефакты
Как по мне прогрев это крайний случай когда все остальное уже проверено. Так сказать оно мертво и хуже уже не сделать.
На моей памяти 9200 Радик который я брал "нерабочего системника".
По сути кондёры (2х470mF 16V) по питанию ядра высохли почти в нулину. Давали артефакты и при нагрузке крашились. После замены все чих-пых и летает.
Мораль: Шанс физического отвала конечно присутствует, особенно на гарячих картах. Вспомним о деградации припоя. Но, стоит помнить , что прогревом можно и добить ГПУ.
На моей памяти 9200 Радик который я брал "нерабочего системника".
По сути кондёры (2х470mF 16V) по питанию ядра высохли почти в нулину. Давали артефакты и при нагрузке крашились. После замены все чих-пых и летает.
Мораль: Шанс физического отвала конечно присутствует, особенно на гарячих картах. Вспомним о деградации припоя. Но, стоит помнить , что прогревом можно и добить ГПУ.
----------------------------------------------------
У пошуку Pentium 4 Extreme Edition.
Топовий "Віллі" під 423.
Інші інженерники обговорю.
![Question :?:](./images/smilies/icon_question.gif)
У пошуку Pentium 4 Extreme Edition.
Топовий "Віллі" під 423.
Інші інженерники обговорю.
![Exclamation :!:](./images/smilies/icon_exclaim.gif)
![Question :?:](./images/smilies/icon_question.gif)
![Question :?:](./images/smilies/icon_question.gif)
- BreakPoint
- Повідомлень: 298
- З нами з: 11 червня 2022, 20:54
- Звідки: Київ
- Контактна інформація:
Re: GeForce 2 Pro - артефакты
Кондеры выпаял и померял. ESR немного завышен от идеала, номиналы плюс-минус ОК.
На видяхе вентилятор не крутится от слова "совсем". Возможно она с заклиненым вентилем еще работала какое-то время. Вот чип и стал подыхать.

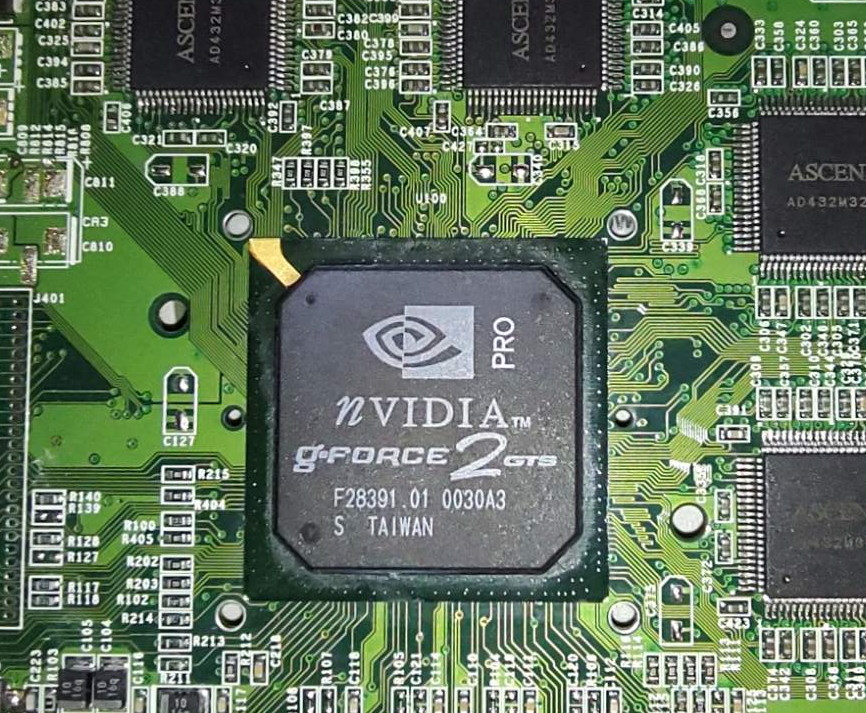

Кстати на чипе надпись GTS, а не PRO.
На видяхе вентилятор не крутится от слова "совсем". Возможно она с заклиненым вентилем еще работала какое-то время. Вот чип и стал подыхать.
Кстати на чипе надпись GTS, а не PRO.
Re: GeForce 2 Pro - артефакты
Вроде как GTS /PRO тот самый чип с одинаковыми частотными характеристиками.BreakPoint писав: ↑15 травня 2023, 14:28 Кондеры выпаял и померял. ESR немного завышен от идеала, номиналы плюс-минус ОК.
На видяхе вентилятор не крутится от слова "совсем". Возможно она с заклиненым вентилем еще работала какое-то время. Вот чип и стал подыхать.
Кстати на чипе надпись GTS, а не PRO.
Если она месяцами жарилась , то ваша идея с барбекю не помешает
![Very Happy :D](./images/smilies/icon_e_biggrin.gif)
----------------------------------------------------
У пошуку Pentium 4 Extreme Edition.
Топовий "Віллі" під 423.
Інші інженерники обговорю.
![Question :?:](./images/smilies/icon_question.gif)
У пошуку Pentium 4 Extreme Edition.
Топовий "Віллі" під 423.
Інші інженерники обговорю.
![Exclamation :!:](./images/smilies/icon_exclaim.gif)
![Question :?:](./images/smilies/icon_question.gif)
![Question :?:](./images/smilies/icon_question.gif)
- BreakPoint
- Повідомлень: 298
- З нами з: 11 червня 2022, 20:54
- Звідки: Київ
- Контактна інформація:
Re: GeForce 2 Pro - артефакты
Википедия гласит что разница между GeForce2 GTS и GeForce2 PRO в частоте. 166МГц против 200МГц.
Кстити чип как и на вашей ванте, с двумя маркироваками. И GTS и PRO.
Хоть на кошках потренируюсь. Может еще пригодится.
Кстити чип как и на вашей ванте, с двумя маркироваками. И GTS и PRO.
Та оно и так понятно, что это уже зомби. Реболить ее и смысла нет и шаблонов нет и донора нет.
Хоть на кошках потренируюсь. Может еще пригодится.
- BreakPoint
- Повідомлень: 298
- З нами з: 11 червня 2022, 20:54
- Звідки: Київ
- Контактна інформація:
Re: GeForce 2 Pro - артефакты
Все. Померла видяха. Думал, пока чип прогреваю кондеры назад повтыкать. Плохая идея оказалась. С обратной стороны оторвалась метализация платы.
Re: GeForce 2 Pro - артефакты
Это дело очень нежное. Есть момент или точнее температура, когда происходит щелчок и чип внутри лопает.....по тому норм паяльных станциях присутствует температурный датчик.
----------------------------------------------------
У пошуку Pentium 4 Extreme Edition.
Топовий "Віллі" під 423.
Інші інженерники обговорю.
![Question :?:](./images/smilies/icon_question.gif)
У пошуку Pentium 4 Extreme Edition.
Топовий "Віллі" під 423.
Інші інженерники обговорю.
![Exclamation :!:](./images/smilies/icon_exclaim.gif)
![Question :?:](./images/smilies/icon_question.gif)
![Question :?:](./images/smilies/icon_question.gif)
- BreakPoint
- Повідомлень: 298
- З нами з: 11 червня 2022, 20:54
- Звідки: Київ
- Контактна інформація:
Re: GeForce 2 Pro - артефакты
Я вчера на AGP-ALI сокет перепаивал (родной с оборванными ушами был). Так я никак не мог сокет нормально прогреть, чтоб новый на место встал. То одна, то другая сторона не вылазит. Добавил жару, так SMD резистор стельнул и улетел
. Еще и как на зло самый мелкий, я его пол часа на место своими дрожащими руками пытался поставить. Но все закончилось хорошо. Мать как новая. Кондеры поменял, сокет перепаял. Работает на ура.
Вообще платы с тугоплавким припоем это капец. С донора сокет слез на температуре 350. А с AGP-ALI с трудом на 370 вырвал. Еще и преднагреватель как то странно греет. Мало того, что градиент температур большой, так еще и такое впечатление, что максимум не по центру.
Через тепловизор бы на него глянуть.
![Very Happy :D](./images/smilies/icon_e_biggrin.gif)
![Very Happy :D](./images/smilies/icon_e_biggrin.gif)
![Very Happy :D](./images/smilies/icon_e_biggrin.gif)
Вообще платы с тугоплавким припоем это капец. С донора сокет слез на температуре 350. А с AGP-ALI с трудом на 370 вырвал. Еще и преднагреватель как то странно греет. Мало того, что градиент температур большой, так еще и такое впечатление, что максимум не по центру.
Через тепловизор бы на него глянуть.
Re: GeForce 2 Pro - артефакты
Якщо текстоліт вздувається і репається то вже дуже сильний перегрів. температуру треба знижувати, час прогріву збільшувати.
350 та 370 це дуже багато для ремонту, так сильно гріти хіба що донора для розпаю який піде на сміття.
В залежності від маси плати та тугоплавкості припою температура пайки десь в диапазоні 280-320градусів. Протягу в приміщенні під час пайки не повинно бути. Попередньо розігрій плату не високою температурою 200-250 але довго, хвилин 15-10, потім вже конкретно місце пайки донагрівай.
Електроліти взагалі погано переносять перегрів - швидко деградують. Їх треба випаювати паяльником перед прогрівом, а потім впаяти на місце.
прогрівати треба повільно і рівномірно. Краще довше але меньшою температурою.
Щоб перепаювати чіпсет знизу додатковий підігрів можна робити таким чином: на плату приклеїти на терможвачку або термопасту радіатор зі зворотньої нижньої сторони за розміром трохи більше чіпсета. грієш радіатор знизу, грієш чіп зверху і знимаєш. Щоб не пошкодити ноги або кульки знімаючи можна обвязати чіп ниткою під ноги, за кути або за сторони.
Для перепайки сокетів зробив собі насадку з консервної банки з під кільки.
350 та 370 це дуже багато для ремонту, так сильно гріти хіба що донора для розпаю який піде на сміття.
В залежності від маси плати та тугоплавкості припою температура пайки десь в диапазоні 280-320градусів. Протягу в приміщенні під час пайки не повинно бути. Попередньо розігрій плату не високою температурою 200-250 але довго, хвилин 15-10, потім вже конкретно місце пайки донагрівай.
Електроліти взагалі погано переносять перегрів - швидко деградують. Їх треба випаювати паяльником перед прогрівом, а потім впаяти на місце.
прогрівати треба повільно і рівномірно. Краще довше але меньшою температурою.
Щоб перепаювати чіпсет знизу додатковий підігрів можна робити таким чином: на плату приклеїти на терможвачку або термопасту радіатор зі зворотньої нижньої сторони за розміром трохи більше чіпсета. грієш радіатор знизу, грієш чіп зверху і знимаєш. Щоб не пошкодити ноги або кульки знімаючи можна обвязати чіп ниткою під ноги, за кути або за сторони.
Для перепайки сокетів зробив собі насадку з консервної банки з під кільки.
Re: GeForce 2 Pro - артефакты
Я менял пластиковую часть сокета на S462 без пайки.
