Що я знайшов (багато великих фото)

[BreakPoint]

Пропоную у цій темі ділитися своїми занахідками.
Почну перший.

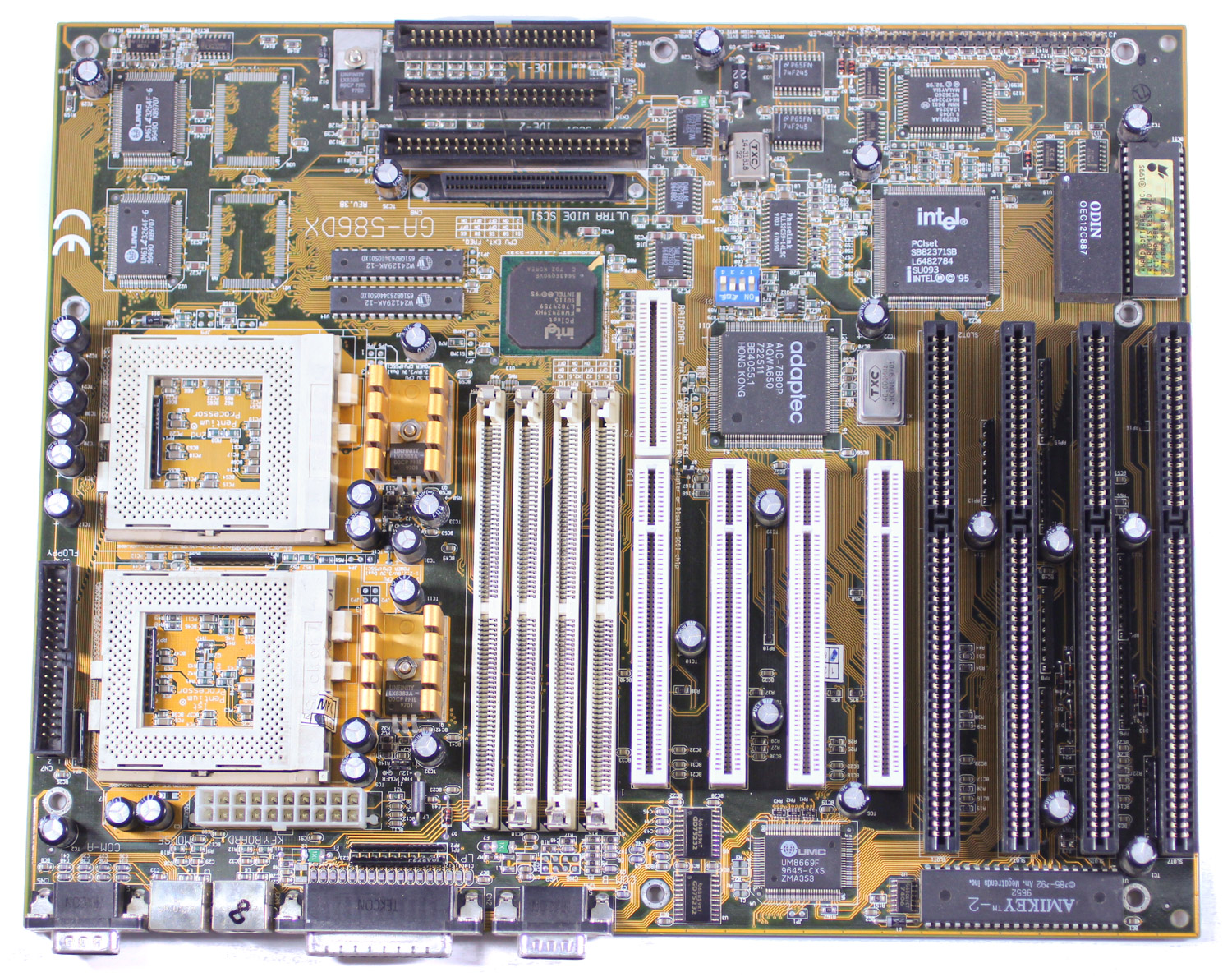

Двоголова Gigabyte GA-586DX. Повністю справна. MMX не підтримує.

[radical]

Теж нещодавно отримав

Як завжди у цього виробника, конкретну модель буває важко ідентифікувати.

https://www.ultimateretro.net/en/motherboards/7545

https://www.ultimateretro.net/en/motherboards/7547

щось середнє між ними, VIA VT82C693A+VT82C596B, субвендор Manli, його ж лого в POST. Коппермайни повинна розуміти, джампери на 133 начебто є, але мануала немає, за моїм досвідом 133 ставиться зняттям двох джамперів.
Ще з цікавого вбудований звук Ensonic ES1373 з підтримкою wavetable в DOS.
Був незапаяний SB-Link конектор, вже запаяв.
Перевірив на старт з мендосіно. Цікаво, що без батарейки плата навіть не включається.
Розібрав, вимив під душем, зараз сохне.

[BreakPoint]

У PCPartner майже в усіх материнках є код продукту в куті. Типу 35-C930-00. Раніше, коли їх сайт був ще живий, по цому коду можна було знайти матернику. НА ultimateretro вони ці коди теж перенесли. Доречі АІДА для 370 мамок показує виробника та модель.

[radical]

35-C932-00-21, але воно нічого не дає.
Це ж Пісін партер, у нього може бути один мануал на купу материнок "майже схожих" і три біоса для одної моделі, в які треба підбирати по моделі клокера. Загалом, там все зрозуміло, а де не зрозуміло, там підписано. Тільки немає в мануалі, як виставити FSB, бо він був для плати на 693, але в мене є схожа плата на 693A AT формату, там теж шина виставляється двома джамперами, один 2 пін, інший 3 пін, для 133 шини треба обидва зняти.
Але що цікаво, плата досить в доброму стані, тільки була в пиляці. Жодної пухлої ємності.
Ще раніше до мене потрапила плата на KT133 того ж виробника, вона теж була у відмінному стані. І теж, що цікаво, з лого Manli у BIOS.

[BreakPoint]

https://www.elhvb.com/mboards/vtech/man ... 3200bv.pdf
Не воно?

[radical]

Ні, це для 693 чипсету, без 133 шини.

[radical]

Завів. Звук ES1373 працює під DOS!
Є тільки одна проблема - пам'ять працює на 100, навіть якщо стоїть процесор 133. Поки що не знаю, як це побороти. Спробую патч біосу, звичайно.
Ще є питання по interleaving, воно включається лише драйвером? Патчер його не додає? А то швидкість роботи пам'яті більш як вдвічі менша за BX.

Як завжди, з біосами у пісіного партнера щось накручено
в POST воно видає таке:

10/09/2000-693-596B-8671-2A6LGV3DC-00
BIOS-I-2M (2K001009)

хоча тут
https://www.elhvb.com/mboards/vtech/str ... abios.html
вказано, що
693-596B-8671-2A6LGV3DC-00
має відповідати біос
2K001023
так що спробую перешити в запасну флешку його спочатку.

[ApostolCV]

Нашел вот такой интересный экземпляр :
https://www.ultimateretro.net/ru/motherboards/8215
Набор функционала радует и главное AGP 4x - простор для разгуляться.

[radical]

має відповідати біос
2K001023
так що спробую перешити в запасну флешку його спочатку.

Запрацювало! Тепер є Host+33/Host/Host-33
Дядечко Ляо був п'яний, трохи переплутав біоси.
Пропатчив 4.23 біоспатчером цей біос і перезалив. Приріст швидкості пам'яті вражає в порівнянні з тим, що було.
Завтра скріни приліплю.

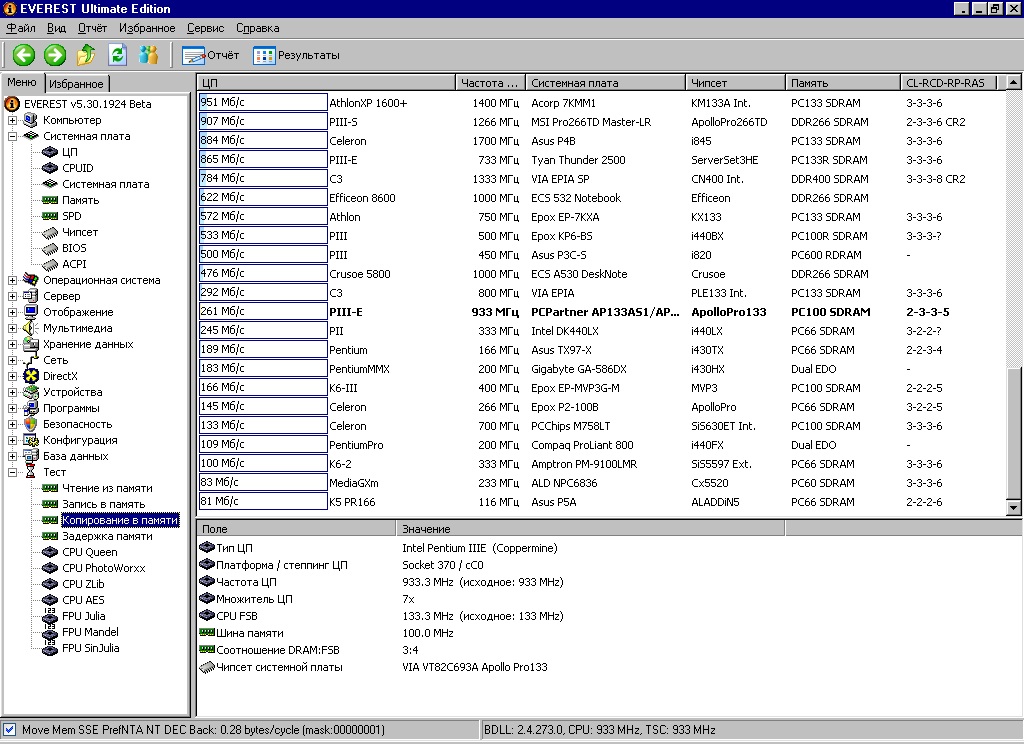

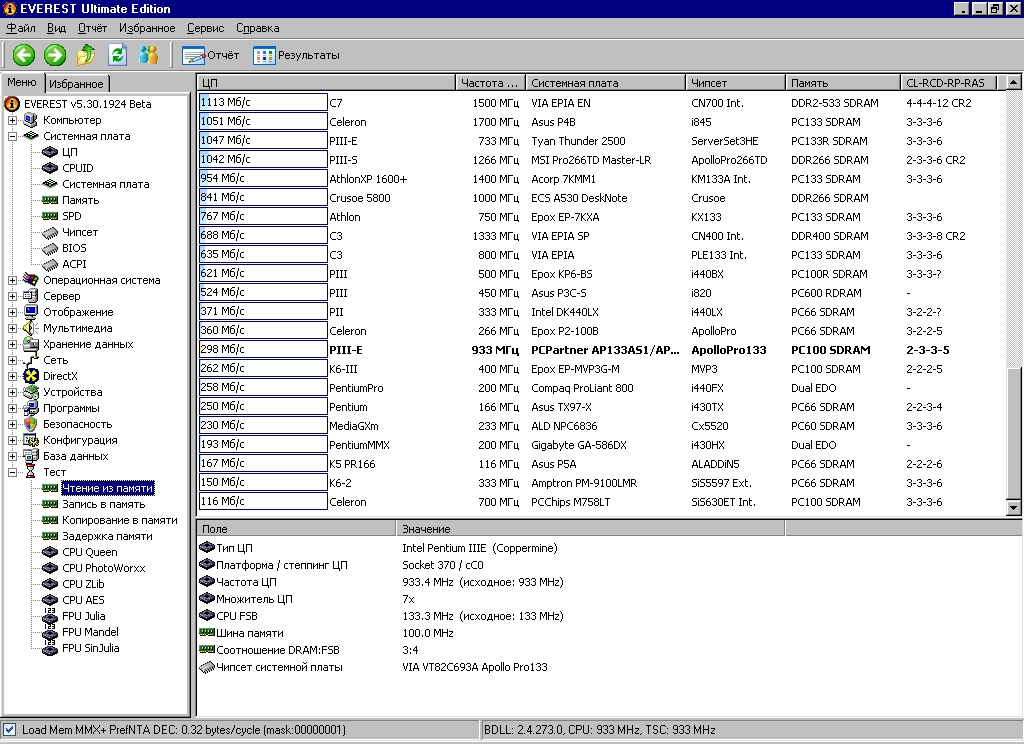

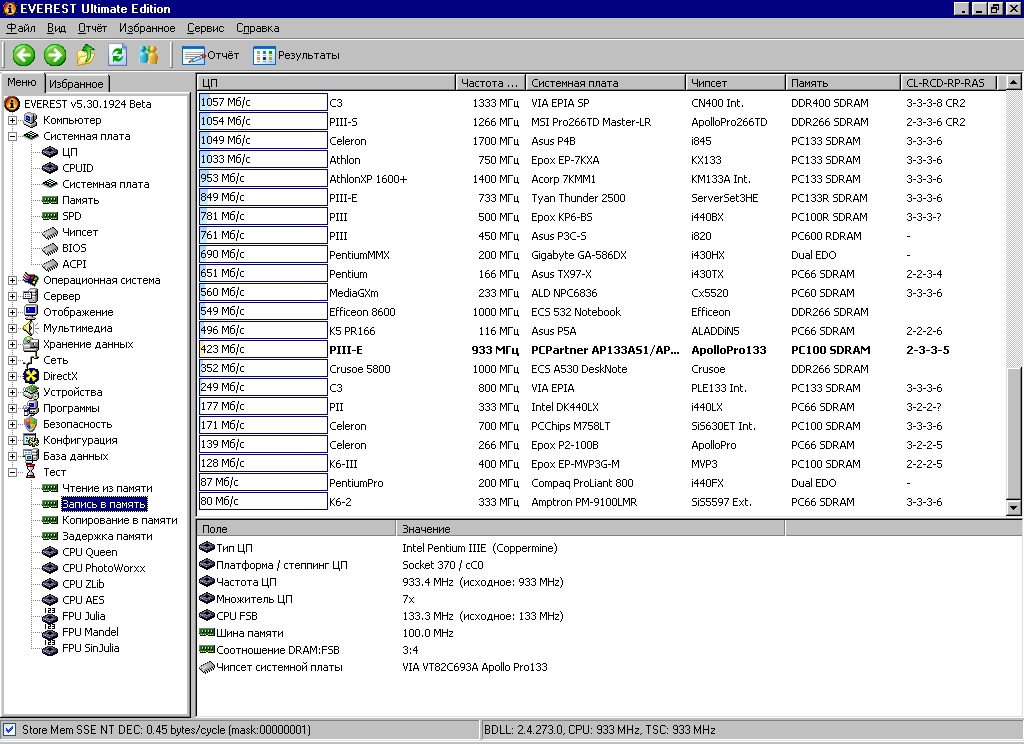

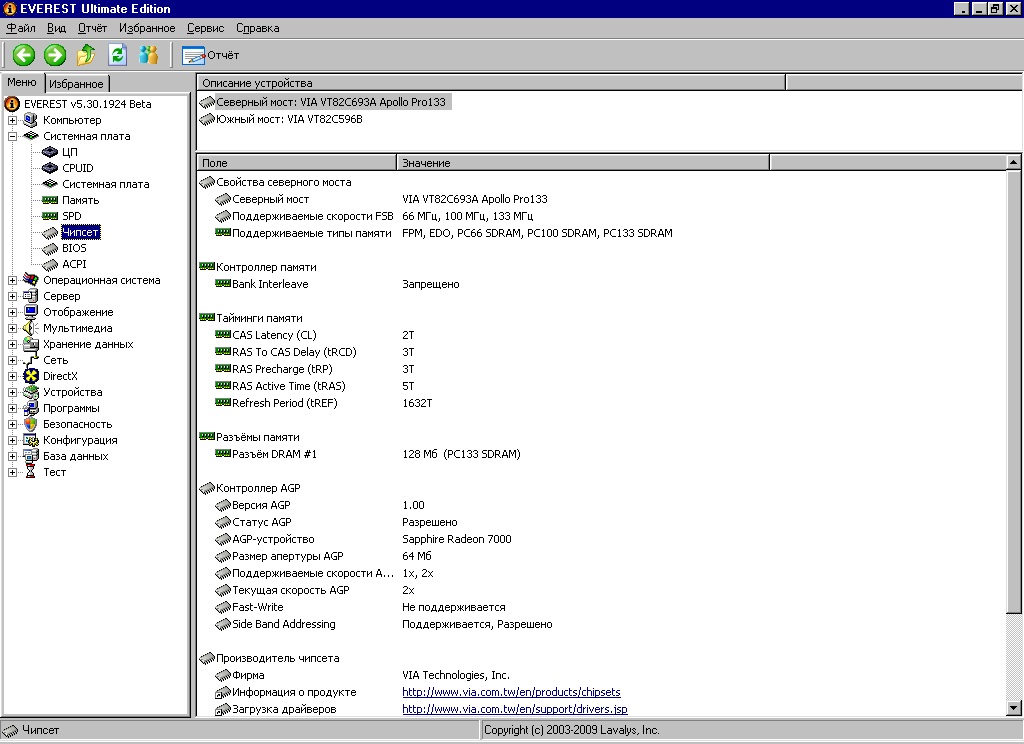

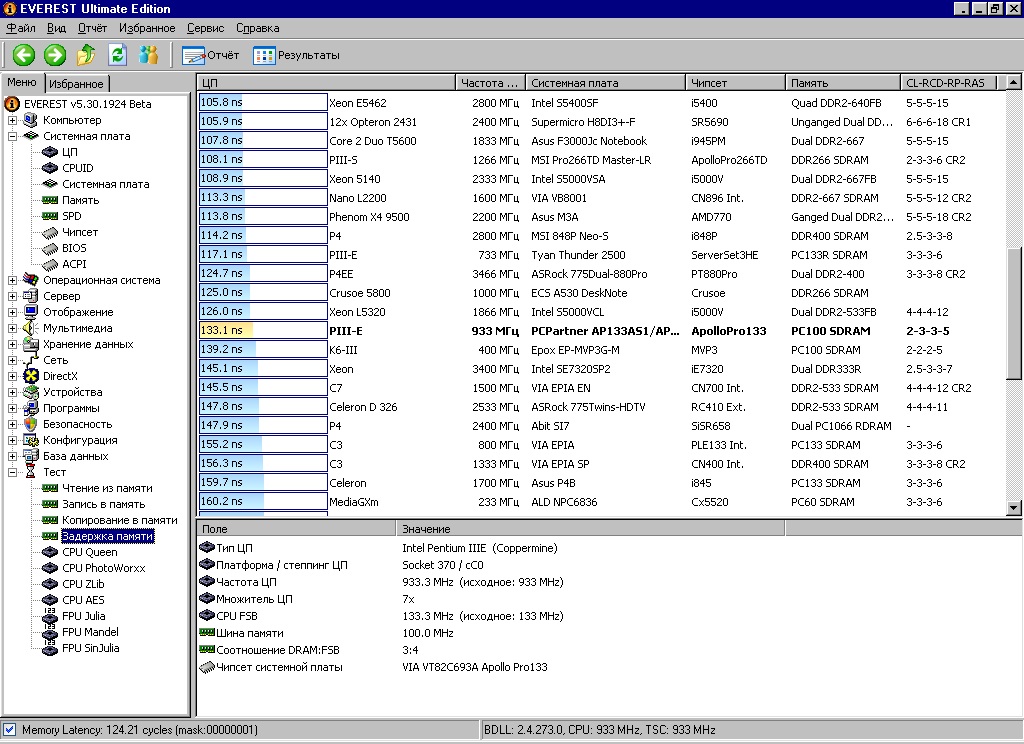

Було

Спойлер

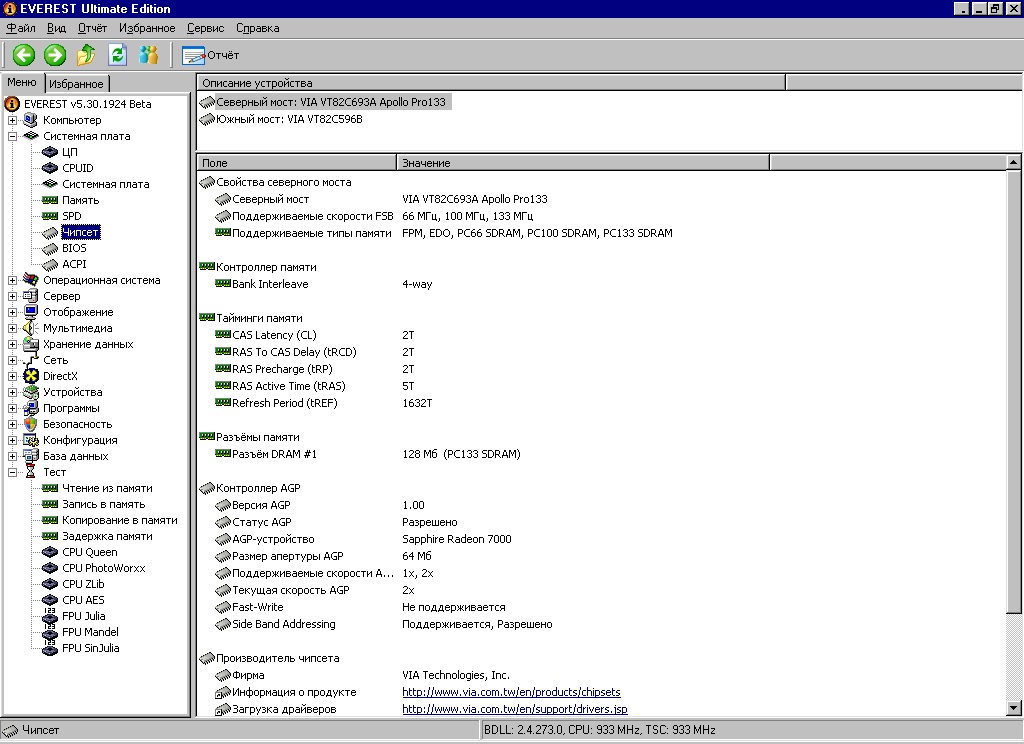

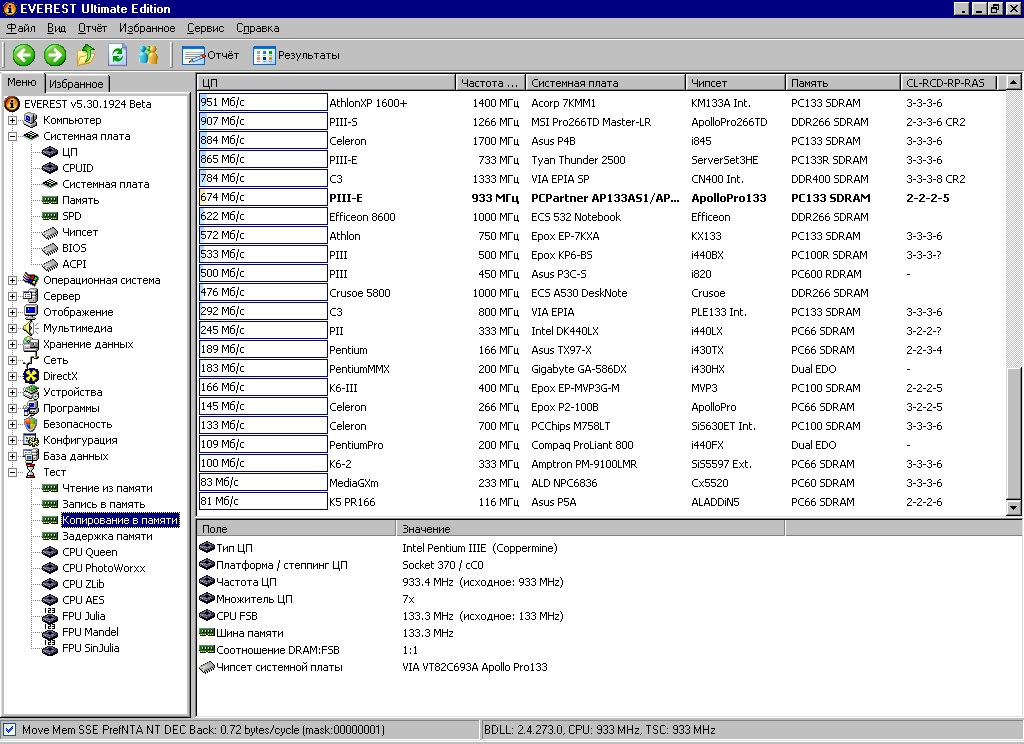

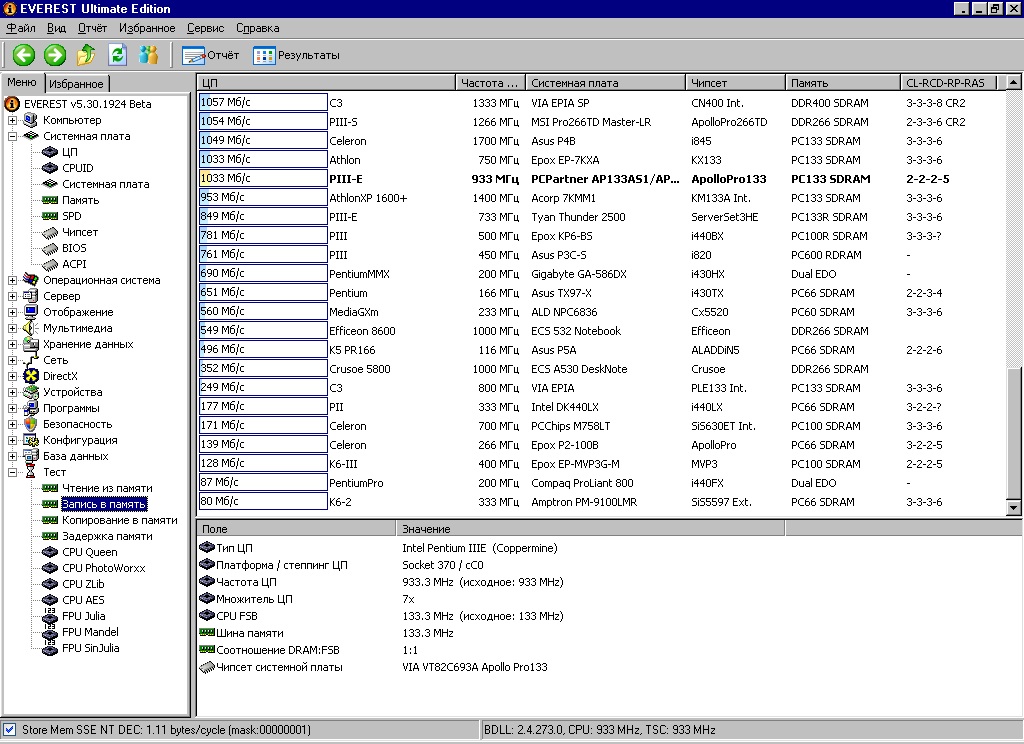

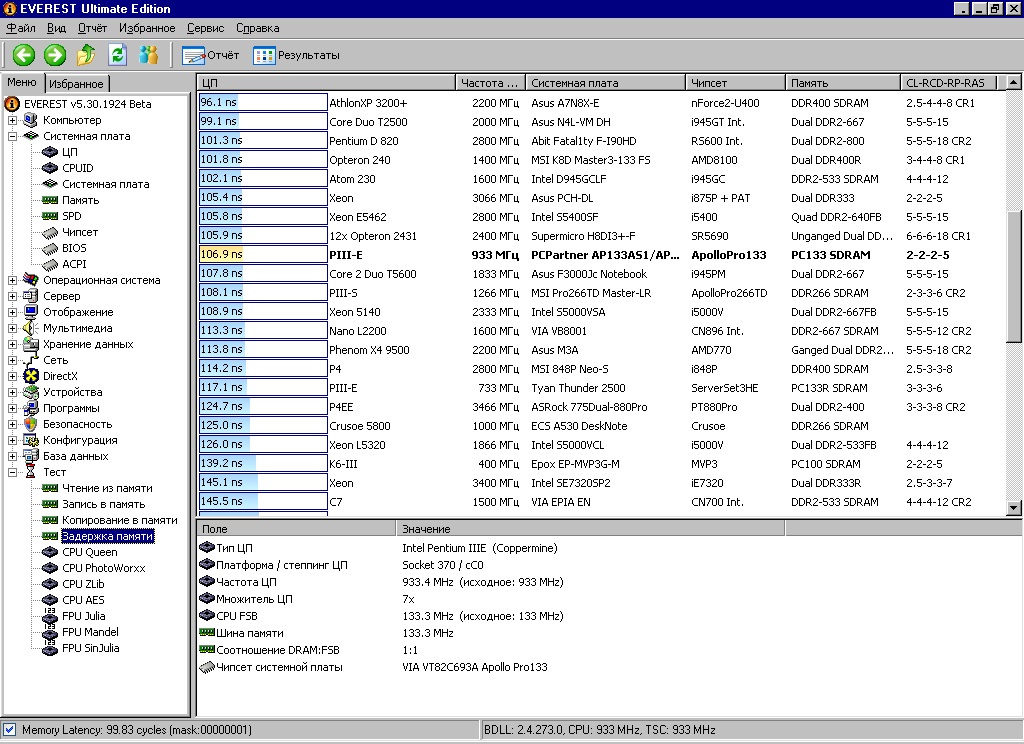

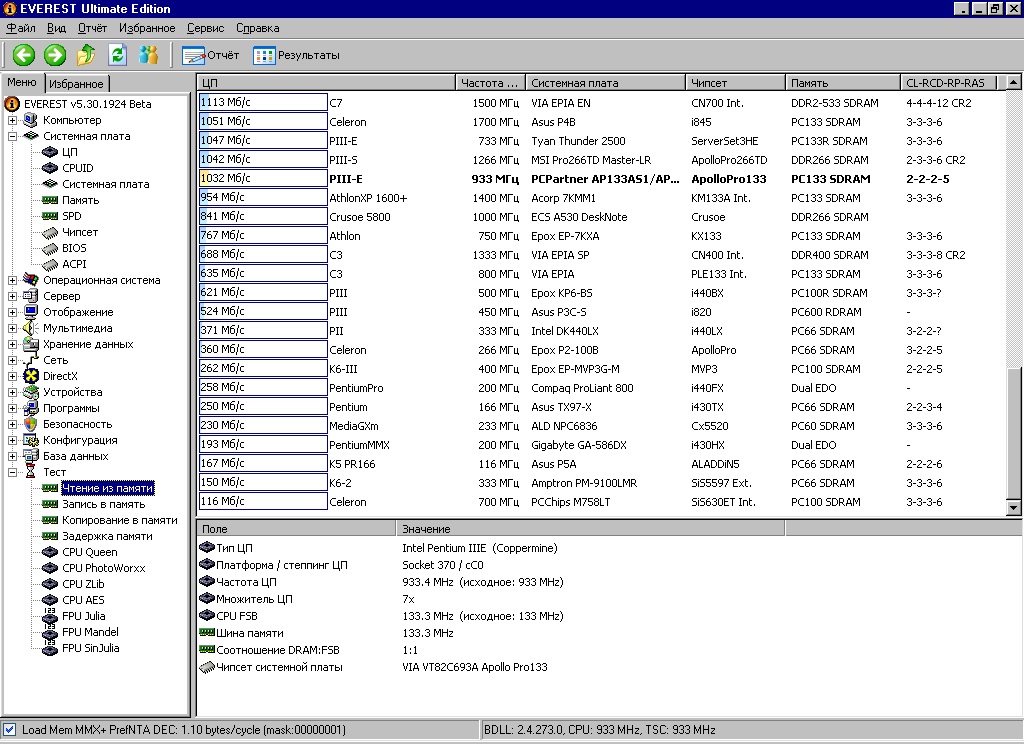

Стало

Спойлер

[Babasha]

Похвастаюсь тоже VIA693A

Тут и шина до 150МГц, и SBLINK, и пара ISA

GIGABYTE GA-6VXE7+

Нужно бы биоспаичером пройтись, наверное? Или оставить эту радость следующему владельцу?)))
